LISTRIK DINAMIS: RANGKUMAN RUMUS DAN CONTOH SOAL

MATERI LISTRIK DINAMIS

HUKUM OHM

HUKUM OHM

Keterangan:
V = tegangan (volt).I = kuat arus listrik (A).
R = hambatan (Ohm).

MEMBACA HASIL PENGUKURAN MELALUI ALAT UKUR LISTRIK

MEMBACA HASIL PENGUKURAN MELALUI ALAT UKUR LISTRIK

Dengan P = hasil pengukuran.

RANGKAIAN SERI HAMBATAN

RANGKAIAN SERI HAMBATAN

RANGKAIAN PARALEL HAMBATAN

RANGKAIAN PARALEL HAMBATAN

HUKUM I KIRCHHOFF

Arus yang masuk ke titik percabangan sama dengan arus yang keluar dari titik percabangan.
HUKUM I KIRCHHOFF

HUKUM II KIRCHHOFF

Jumlah beda potensial komponen listrik pada suatu rangkaian tertutup sama dengan nol.

HUKUM II KIRCHHOFF

Catatan!
I (+) jika arah arus searah arah loop dan I (–) jika sebaliknya.
V (+) jika dalam mengitari menemui kutub positif baterai terlebih dahulu dan V (–) jika sebaliknya.

Contoh soal dan pembahasan listrik dinamis

Contoh soal dan pembahasan hukum Ohm

Nomor 1
Dari percobaan tegangan (V) dengan kuat arus (I) pada resistor dihasilkan grafik V-I pada gambar dibawah.
Contoh soal dan pembahasan hukum Ohm
Jika V = 4,5 Volt, maka kuat arus yang mengalir adalah...
A.5 mA
B.10 mA
C.20 mA
D.30 mA
E.35 mA

Pembahasan:
Dari grafik diketahui:
V = 3 V
I = 0,02 A
Ditanya: i (V = 4,5 V) = ...
Jawab:
Terlebih dahulu hitung R
R = V / i = 3 V / 0,02 A = 150 Ω
Menghitung i
i = V / R = 4,5 V / 150 Ω = 0,03 A
i = 30 mA

Jawaban: D

Nomor 2
Untuk mengetahui nilai hambatan (R) suatu kawat kumparan digunakan rangkaian seperti gambar. Nilai hambatan R adalah....
Contoh soal dan pembahasan hukum Ohm

A.4,0 Ω
B.6,5 Ω
C.8,0 Ω
D.9,5 Ω
E.12,0 Ω

Pembahasan:
Diketahui:
Batas ukur Voltmeter = 10 V
Batas skala Voltmeter = 5 V
Angka pada jarum Voltmeter = 3 V
Batas ukur Amperemeter = 5 A
Batas skala Amperemeter = 5 A
Angka pada jarum Amperemeter = 1,5 A
Ditanya: R
Contoh soal dan pembahasan hukum Ohm
Nomor 3
Empat buah lampu identik A, B, C, dan D disusun dalam rangkaian seperti ditunjukkan pada gambar dibawah.
Contoh soal terang redud nyala lampu
Lampu yang nyala paling terang adalah...
A. B
B. C
C. A.
D. D
E. A, B, C, D sama terang

Pembahasan
Lampu yang paling terang adalah lampu yang mempunyai arus paling besar. Dari gambar terlihat bahwa lampu A akan memiliki arus paling besar karena belum melewati percabangan.
Jawaban: C

Nomor 4
Pada gambar rangkaian listrik berikut, A, B, C, D, E adalah lampu pijar identik.
Contoh soal rangkaian lampu pijar identik
Jika lampu B dilepas, lampu yang menyala paling terang adalah...
A. A dan C
B. A dan D
C. C dan D
D. C dan E
E. D dan E

Pembahasan
Lampu yang paling terang adalah lampu dengan arus paling besar. Dari gambar terlihat lampu D dan E memiliki arus lebih besar daripada lampu A dan C karena rangkaian tidak bercabang.
Jawaban: E

Contoh soal menghitung daya listrik

Sebuah lampu X dihubungkan dengan sumber tegangan searah seperti pada gambar di bawah.
Daya lampu X adalah....

Contoh soal menghitung daya listrik

A.150 W
B.275 W
C.300 W
D.425 W
E.490 W

Pembahasan:
Diketahui:
batas ukur = 10 A
Batas skala = 100 A
Angka pada jarum = 70 A
R = 10 ohm
Ditanya: P = ...
Contoh soal menghitung daya listrik

Contoh soal dan pembahasan rangkaian resistor

Nomor 1
Perhatikan rangkaian hambatan pada gambar berikut.
Contoh soal dan pembahasan rangkaian resistor
Hambatan total dari ketiga resistor adalah...
A.9,0 Ω
B.7,0 Ω
C.8,2 Ω
D.6,0 Ω
E.5,2 Ω
Contoh soal dan pembahasan rangkaian resistor
Nomor 2
Rangkaian sederhana 3 hambatan identik R seperti gambar.
Contoh soal dan pembahasan rangkaian resistor

Jika titik A dan C diberi beda potensial 120 volt, maka potensial VAB adalah....
A.48 volt
B.72 volt
C.80 volt
D.96 volt
E.100 volt

Contoh soal dan pembahasan rangkaian resistor

Contoh soal dan pembahasan hukum Kirchhoff

Nomor 1
Perhatikan rangkaian listrik seperti pada gambar!
Contoh soal dan pembahasan hukum Kirchhoff
Kuat arus terukur amperemeter adalah...
A.0,1 A
B.0,5 A
C.1,0 A
D.1,5 A
E.3,0 A

Pembahasan:
Diketahui:
R1 = 1,4 Ohm
V = 1,5 V
rd = 0,1 Ohm

Ditanya: i = ...
Jawab: Gunakan hukum II Kirchoff.
a. Terlebih dahulu tentukan arah arus dan arah loop.
Contoh soal dan pembahasan hukum Kirchhoff

b. Menerapkan hukum II Kirchoff.
i . R1 + i . rd + 1,5 V = 0
i . 1,4 Ω + i . 0,1 Ω + 1,5 V = 0
i . 1,5 Ω = – 1,5 V
i = – 1 A (negatif berarti arah arus terbalik)

Jawaban: C

Nomor 2
Perhatikan gambar rangkaian tertutup dibawah ini.
Contoh soal dan pembahasan hukum Kirchhoff
Apabila R1 = 2 Ω, R2 = 4 Ω, dan R3 = 6 Ω, maka kuat arus yang mangalir pada rangkaian adalah...
A.1,2 A
B.1,0 A
C.0,6 A
D.0,5 A
E.0,2 A

Pembahasan:
Diketahui:
R1 = 2 Ω
R2 = 4 Ω
R3 = 6 Ω
E1 = 1,5 V
E2 = 3 V
Ditanya: i = ...

Jawab:
a. Terlebih dahulu tentukan arah arus dan arah loop.
Contoh soal dan pembahasan hukum Kirchhoff

b.Menerapkan hukum II Kirchoff.
i . R1 – E1 + i . R2 + i . R3 + E2 = 0
i . 2 Ω – 9 V + i . 4 Ω + i . 6 Ω + 3 V = 0
i . 12 Ω – 6 V = 0
i . 12 Ω = 6 V
i = 0,5 A

Jawaban: D

Nomor 3
Dari gambar rangkaian dibawah, besar kuat arus yang mengalir pada rangkaian adalah...
Contoh soal dan pembahasan hukum Kirchhoff
A.3 A
B.4 A
C.6 A
D.8 A
E.12 A

Pembahasan:
Diketahui:
R1 = 2 Ω
R2 = 3 Ω
R3 = 3 Ω
V1 = 12 V
V2 = 12 V

Ditanya: i = ...
Jawab:
a. Terlebih dahulu tentukan arah arus dan arah loop.
Contoh soal dan pembahasan hukum Kirchhoff
b. Menerapkan hukum II Kirchoff.
– 12 V + i . 2Ω – 12 V + i . 3Ω + 3 Ω = 0
– 24 V + i . 8 Ω = 0
i . 8Ω = 24 V
i = 24 V / 8 Ω = 3 A
Jawaban: A

Nomor 3
Pada rangkaian listrik sederhana seperti gambar.
Contoh soal dan pembahasan hukum Kirchhoff

Besar kuat arus I adalah...
A. 0,25 A
B. 0,30 A
C. 0,36 A
D. 0,45 A
E. 0,50 A

Pembahasan:
Diketahui:
R1 = 2 Ω
R2 = 1 Ω
R3 = 2 Ω
V1 = 6 V
V2 = 8 V

Ditanya: I1 = ...
Jawab:

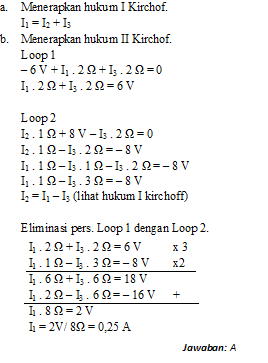

a. Terlebih dahulu tentukan arah arus dan arah loop.
Contoh soal dan pembahasan hukum Kirchhoff

Contoh soal dan pembahasan hukum Kirchhoff
Nomor 4
Rangkaian seperti gambar di bawah ini!

Contoh soal dan pembahasan hukum Kirchhoff
Bila saklar S ditutup maka daya pada R = 4 Ω adalah....
A. 6 W
B. 9 W
C. 18 W
D. 20 W
E. 36 W

Pembahasan:
Diketahui:
R1 = 2 Ω
R2 = 4 Ω
V1 = 12 V
V2 = 6 V

Ditanya: P (R2) = ...
Jawab:
a. Terlebih dahulu tentukan arah arus dan arah loop.
Contoh soal dan pembahasan hukum Kirchhoff

b. Menerapkan hukum I Kirchof.
I1 = I2 + I3

c. Menerapkan hukum II Kirchof.
Loop 1
– 12 V + I3 . 2 Ω + I1 . 4 Ω = 0
I1 . 4 Ω + I3 . 2 Ω = 12 V

Loop 2
6 V – I3 . 2 Ω = 0
I3 . 2Ω = 6 V
I3 = 3 A

d. Subtitusi hasil dari Loop 2 ke Loop 1.
I1 . 4 Ω + 3 A . 2 Ω = 12 V
I1 . 4 Ω + 6 V = 12 V
I1 . 4 Ω = 6 V
I1 = 6 V / 4 Ω = 1,5 A

e. Menghitung daya P.
P = I2 . R = (1,5 A)2 . 4 Ω = 9 Watt
Jawaban: B

Soal-soal latihan listrik dinamis

Nomor 1
Untuk mengetahui nilai hambatan (RAB) kawat AB, digunakan rangkaian dengan penunjukkan voltmeter dan amperemeter seperti pada gambar. Nilai hambatan kawat (RAB) adalah...
Soal-soal latihan listrik dinamis

A.10,0 Ω
B.8,0 Ω
C.6,0 Ω
D.4,0 Ω
E.2,0 Ω

Nomor 2
Pada gambar rangkaian dibawah, kuat arus yang melalui R dan tegangan ujung-ujung R masing-masing adalah...
Soal latihan listrik dinamis
A.0,8 A dan 2,2 V
B.0,6 A dan 2,76 V
C.0,6 A dan 2,3 V
D.0,4 A dan 1,84 V
E.0,2 A dan 0,92

Nomor 3
Empat buah resistor masing-masing R1 = 3 ohm, R2 = 6 ohm, R3 = R4 = 12 ohm dirangkai paralel. Besar hambatan penggantinya adalah...
A.33 ohm
B.33/4 ohm
C.3/2 ohm
D.2/3 ohm
E.4/33 ohm

Nomor 4
Perhatikan rangkaian listrik seperti gambar.

Soal latihan listrik dinamis

Kuat arus yang mengalir pada rangkaian tertutup adalah...
A.1,66 A
B.1,5 A
C.1,33 A
D.1,00 A
E.0,75 A

Nomor 5
Perhatikan gambar rangkaian berikut.
Soal latihan listrik dinamis
Besar kuat arus yang mengalir pada rangkaian tersebut adalah...
A.0,6 A
B.1,2 A
C.1,6 A
D.2,0 A
E.2,5 A
