HUKUM KIRCHOFF - SOAL DAN PEMBAHASAN

Nomor 1 (UN 2015)
Perhatikan gambar berikut!
Arus listrik pada percabangan

Jika pada rangkaian listrik besar kuat arus I1 = 4 A, I2 = 3 A, I4 = 7 A, I5 = 4 A, besar kuat arus listrik pada I3 adalah...
A. 3 A
B. 4 A
C. 7 A
D. 10 A

Penyelesaian
Diketahui
Arus masuk : I1 dan I3
Arus keluar = I2, I4, I5
Ditanya: I3
Berdasarkan hukum Kirchhoff 1: Arus masuk = arus keluar.
I1 + I3 = I2 + I4 + I5
4 A + I3 = 3 A + 7 A + 4 A
4 A + I3 = 14 A
I3 = 14 A - 4 A = 10 A
Jawaban: D

Nomor 2 (UN 2014)

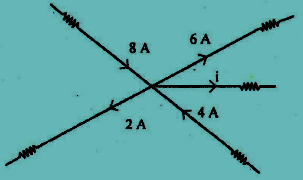

Perhatikan gambar titik percabangan arus listrik berikut.

Arus listrik pada titik percabangan

Kuat arus I pada rangkaian adalah...
A. 8 A
B. 6 A
C. 4 A
D. 2 A

Penyelesaian
Diketahui:
Arus masuk = 4 A dan 8 A
Arus keluar = 2 A, 6 A dan I
Ditanya: I
Jawab:
Arus masuk = arus keluar
4 A + 8 A = 2 A + 6 A + I
12 A = 8 A + I
I = 12 A - 8 A = 4 A
Jawaban: C
